Ảnh ghép mặt bằng flycam có dùng thay bản đồ đo đạc được không?

Không. Ảnh ghép không dùng trạm RTK và điểm khống chế mặt đất chỉ đúng tỷ lệ tương đối, vị trí tuyệt đối có thể lệch. Hồ sơ cần số liệu đo đạc phải do đơn vị có giấy phép hoạt động đo đạc và bản đồ thực hiện.

Ảnh orthomosaic khác ảnh chụp từ trên cao bình thường thế nào?

Ảnh thường có méo phối cảnh và méo ống kính, càng ra mép càng sai tỷ lệ. Ảnh orthomosaic được dựng từ hàng trăm ảnh nhìn thẳng xuống và nắn lại, nên tỷ lệ đồng đều trên toàn khu.

Bay ở độ cao bao nhiêu để chụp ảnh ghép mặt bằng?

Tùy độ chi tiết cần có. Với Mavic 4 Pro, bay 100 m cho khoảng 1 cm mỗi điểm ảnh, đủ đọc vạch sơn và lối đi; bay thấp hơn chi tiết hơn nhưng số ảnh và thời gian bay tăng nhanh.

Nhận file ảnh ghép mặt bằng ở định dạng nào?

Thường là JPG để xem và in, kèm GeoTIFF có gắn tọa độ để mở trong phần mềm GIS. Bản in khổ lớn có chú thích phân khu được làm thêm theo yêu cầu.

Mặt bằng rộng bao nhiêu thì cần nhiều buổi bay?

Phụ thuộc độ cao bay và độ chồng phủ. Mỗi pin phủ được một diện tích nhất định; khu đất lớn hoặc cần độ phân giải cao thì chia nhiều lượt, đôi khi nhiều buổi để giữ ánh sáng đồng đều.

Chụp ảnh ghép mặt bằng flycam (orthomosaic) cho dự án

Chụp ảnh ghép mặt bằng flycam là bay một tuyến lưới phía trên khu đất, chụp hàng trăm ảnh nhìn thẳng xuống rồi ghép thành một ảnh duy nhất phủ kín dự án, với tỷ lệ đồng đều từ tâm ra mép. Flycam24h chụp ảnh ghép mặt bằng (orthomosaic) cho công trường, nhà máy, khu đất nền và dự án bất động sản tại Hà Nội. Sản phẩm phục vụ quản lý hiện trạng, báo cáo và trình bày dự án.

Ảnh ghép không thay thế số liệu đo đạc có giá trị pháp lý; phần cuối nói rõ ranh giới này.

Ảnh ghép mặt bằng khác ảnh chụp từ trên cao ra sao?

Một tấm ảnh flycam chụp từ 120 m, dù nhìn thẳng xuống, vẫn không phải bản mặt bằng. Ống kính góc rộng làm vùng mép ảnh bị kéo giãn. Các khối nhà cao “đổ” ra ngoài theo hướng xa tâm ảnh, che mất đường và sân phía sau. Đặt thước lên ảnh để đo thì mỗi vùng cho một tỷ lệ khác.

Ảnh orthomosaic (ảnh trực giao) xử lý chuyện đó bằng số lượng. Mỗi điểm trên mặt đất xuất hiện trong nhiều ảnh chồng lên nhau. Phần mềm xử lý ảnh (photogrammetry) dựa vào phần trùng đó để dựng lại bề mặt, rồi chiếu toàn bộ xuống một mặt phẳng như thể máy ảnh đứng thẳng trên từng điểm. Kết quả là một ảnh lớn, tỷ lệ đồng đều, có thể chồng lên bản vẽ.

Cũng cần phân biệt với ảnh pano ghép tay. Ảnh pano ghép từ vài khung chụp xoay quanh một điểm cho cảnh rộng đẹp, nhưng vẫn mang phối cảnh của một điểm nhìn. Nó dùng tốt cho banner, không dùng để đối chiếu với tổng mặt bằng.

Dự án nào cần ảnh ghép mặt bằng?

Loại dự án	Ảnh ghép dùng để làm gì	Lưu ý khi chụp
Công trường đang thi công	Đối chiếu bãi vật tư, đường tạm, lán trại với tổng mặt bằng thi công; ghi hiện trạng từng đợt.	Chụp lặp cùng tuyến bay, cùng độ cao qua các đợt để xếp chồng so sánh.
Nhà máy, kho bãi	Sơ đồ toàn khu cho hồ sơ năng lực, hướng dẫn khách, kế hoạch mở rộng.	Mái tôn đồng màu khó ghép; tăng độ chồng phủ.
Khu đất nền, phân lô	Nền để chồng ranh lô, số lô, tên đường cho tài liệu bán hàng.	Ghi rõ là ảnh hiện trạng, ranh lô chồng theo bản vẽ của chủ đầu tư.
Khu công nghiệp	Bản đồ hiện trạng lô đã lấp đầy, lô còn trống, hạ tầng nội khu.	Diện tích lớn, chia nhiều lượt bay.
Dự án cảnh quan, sân golf, công viên	Theo dõi cây xanh, hồ, đường dạo qua từng giai đoạn.	Cây và mặt nước cần độ chồng phủ cao hơn mức thường.

Điểm chung của các trường hợp trên là người dùng cần nhìn thấy toàn khu trong một khung và đặt nó cạnh bản vẽ. Nếu bạn chỉ cần vài ảnh toàn cảnh đẹp để làm truyền thông, ảnh góc chéo bình thường rẻ hơn và đẹp hơn. Các hạng mục khác cho công trình xem tại trang quay flycam tiến độ công trình.

Lập tuyến bay lưới và độ chồng phủ

Ảnh ghép tốt bắt đầu từ tuyến bay. Máy bay theo các đường song song phủ kín khu đất, như người cắt cỏ đi từng luống, camera hướng thẳng xuống, chụp đều đặn dọc mỗi đường.

Độ chồng phủ bao nhiêu là đủ?

Có hai loại chồng phủ. Chồng phủ dọc là phần trùng giữa hai ảnh liên tiếp trên cùng một đường bay. Chồng phủ ngang là phần trùng giữa hai đường bay cạnh nhau.

Kiểu bề mặt	Chồng phủ dọc	Chồng phủ ngang.
Thông thường: công trường, nhà xưởng, khu dân cư	Tối thiểu 75%	Tối thiểu 60%.
Ruộng, bãi đất đồng nhất	Tối thiểu 80%	Tối thiểu 80%.
Cây rậm, rừng, vườn cây	Tối thiểu 85%	Tối thiểu 85%.

Đây là mức khuyến nghị phổ biến của các phần mềm xử lý ảnh. Lý do phải tăng ở bề mặt đồng nhất rất đơn giản: phần mềm ghép ảnh bằng cách tìm cùng một điểm đặc trưng trên nhiều ảnh. Bãi đất san phẳng, mái tôn một màu hay tán cây rung trong gió có quá ít điểm đặc trưng ổn định, nên cần nhiều ảnh trùng hơn mới ghép được.

Bay vượt ranh một dải

Lỗi hay gặp ở người mới là vẽ tuyến bay vừa khít ranh khu đất. Vùng mép khi đó chỉ được một hai ảnh phủ tới, nên ảnh ghép bị răng cưa, méo hoặc thủng ở rìa. Chúng tôi luôn mở rộng tuyến bay ra ngoài ranh thêm một dải, rồi cắt bỏ phần thừa khi xử lý.

Chụp sao cho không nhòe

Máy vừa bay vừa chụp nên dễ nhòe theo hướng bay, nhất là khi trời tối hoặc nhiều mây. Chúng tôi giữ tốc độ màn trập đủ nhanh, giảm tốc độ bay khi ánh sáng yếu, và kiểm tra ngẫu nhiên vài ảnh phóng to ngay tại hiện trường trước khi thu dọn. Phát hiện nhòe khi đã về văn phòng nghĩa là phải quay lại bay từ đầu.

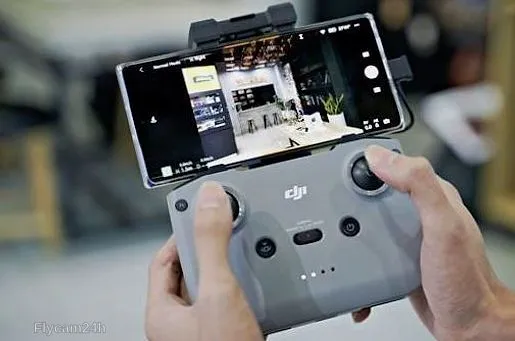

Tay cầm tay điều khiển flycam kẹp điện thoại đang hiển thị hình ảnh trực tiếp từ camera Phóng to khung hình trên màn hình điều khiển để kiểm tra độ nét trước khi thu dọn.

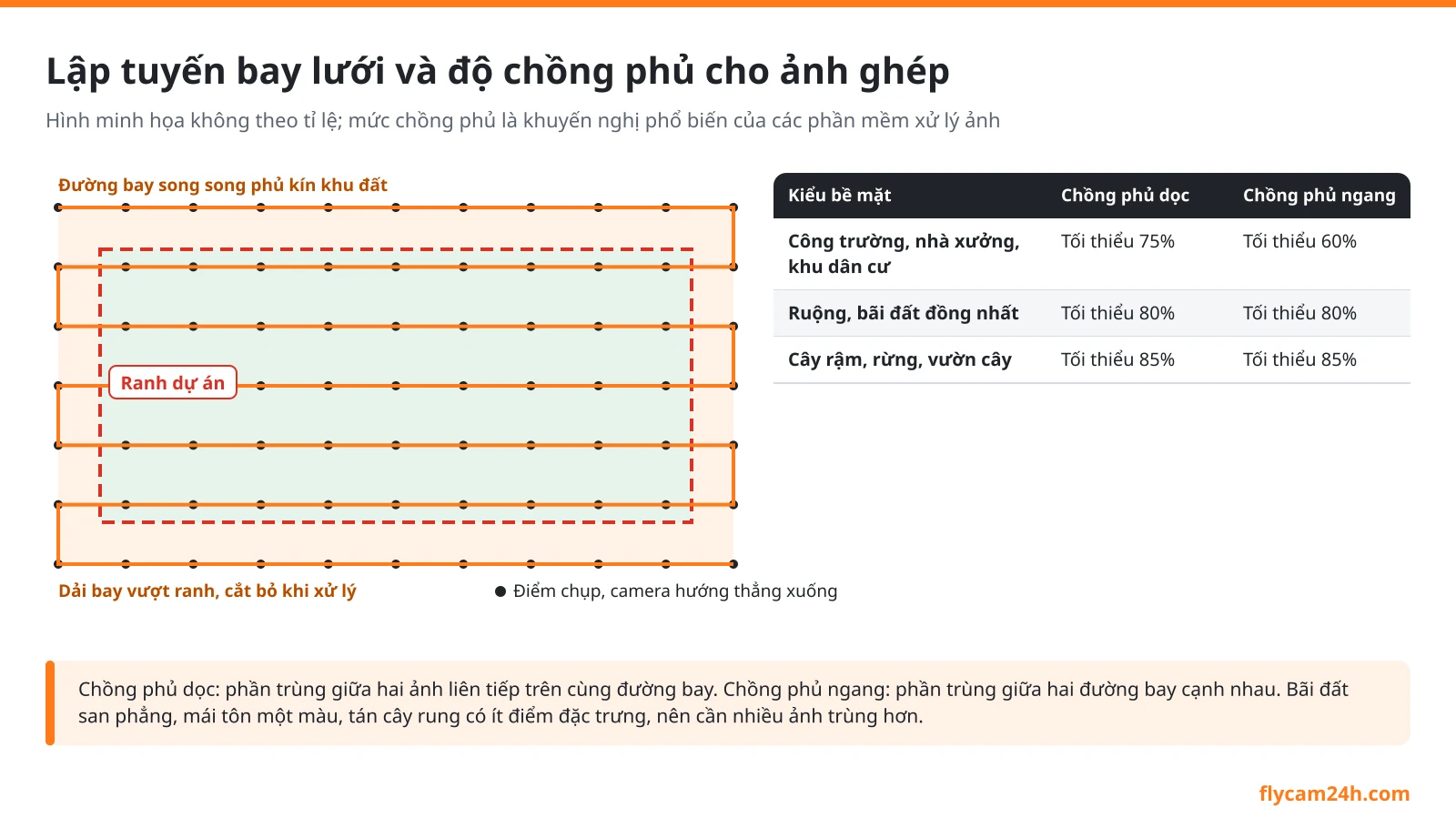

Sơ đồ tuyến bay lưới chụp ảnh ghép mặt bằng bằng flycam: đường bay song song vượt ra ngoài ranh dự án một dải, kèm mức chồng phủ dọc và ngang theo kiểu bề mặt Tuyến bay lưới mở rộng ra ngoài ranh để mép ảnh ghép không bị thiếu; bề mặt càng đồng nhất càng cần chồng phủ cao.

Độ cao bay và độ phân giải mặt đất

Độ phân giải mặt đất (GSD, ground sampling distance) là kích thước thật trên mặt đất mà một điểm ảnh thể hiện. GSD 1 cm nghĩa là mỗi điểm ảnh tương ứng một ô 1 × 1 cm ngoài thực địa. Bay càng thấp GSD càng nhỏ, ảnh càng chi tiết.

Bảng dưới là GSD ước tính chúng tôi tính từ góc nhìn và số điểm ảnh DJI công bố cho camera chính của hai máy. Con số thực tế chênh một chút tùy địa hình, nhưng đủ để chọn độ cao.

Độ cao bay	Mavic 4 Pro (ảnh 100MP)	Air 3S (ảnh 50MP).
60 m	Khoảng 0,6 cm/điểm ảnh	Khoảng 1,1 cm/điểm ảnh.
80 m	Khoảng 0,8 cm/điểm ảnh	Khoảng 1,4 cm/điểm ảnh.
100 m	Khoảng 1,0 cm/điểm ảnh	Khoảng 1,8 cm/điểm ảnh.
120 m	Khoảng 1,2 cm/điểm ảnh	Khoảng 2,1 cm/điểm ảnh.

GSD khoảng 1 cm đủ để đọc vạch sơn đường nội bộ, thấy rõ từng cọc tiêu, từng pallet. GSD khoảng 2 cm vẫn thấy rõ ô tô, lối đi, mép lô đất. Với phần lớn dự án, chúng tôi chọn Mavic 4 Pro bay quanh 80–100 m.

Bay thấp không phải lúc nào cũng tốt hơn

Hạ độ cao từ 100 m xuống 50 m làm GSD nhỏ đi một nửa, nhưng mỗi ảnh chỉ phủ một phần tư diện tích cũ. Số ảnh, số pin và thời gian xử lý tăng gần gấp bốn. Một khu đất bay 100 m mất một buổi sáng có thể thành hai ngày ở 50 m.

Thêm một đánh đổi nữa: bay thấp gần các khối nhà cao, phần đổ nghiêng của khối nhà trên từng ảnh lớn hơn, phần mềm khó dựng mép mái gọn gàng. Công trường có cẩu tháp còn buộc độ cao bay phải cao hơn đỉnh cẩu một khoảng an toàn, bất kể muốn GSD bao nhiêu.

Để hình dung số ảnh: với Mavic 4 Pro ở 100 m, mỗi ảnh phủ khoảng 120 × 80 m. Với chồng phủ 75% dọc và 60% ngang, một khu đất 10 ha cần cỡ hơn một trăm ảnh, chưa kể dải bay vượt ranh. Con số này giúp ước lượng số lượt pin trước khi xuống hiện trường.

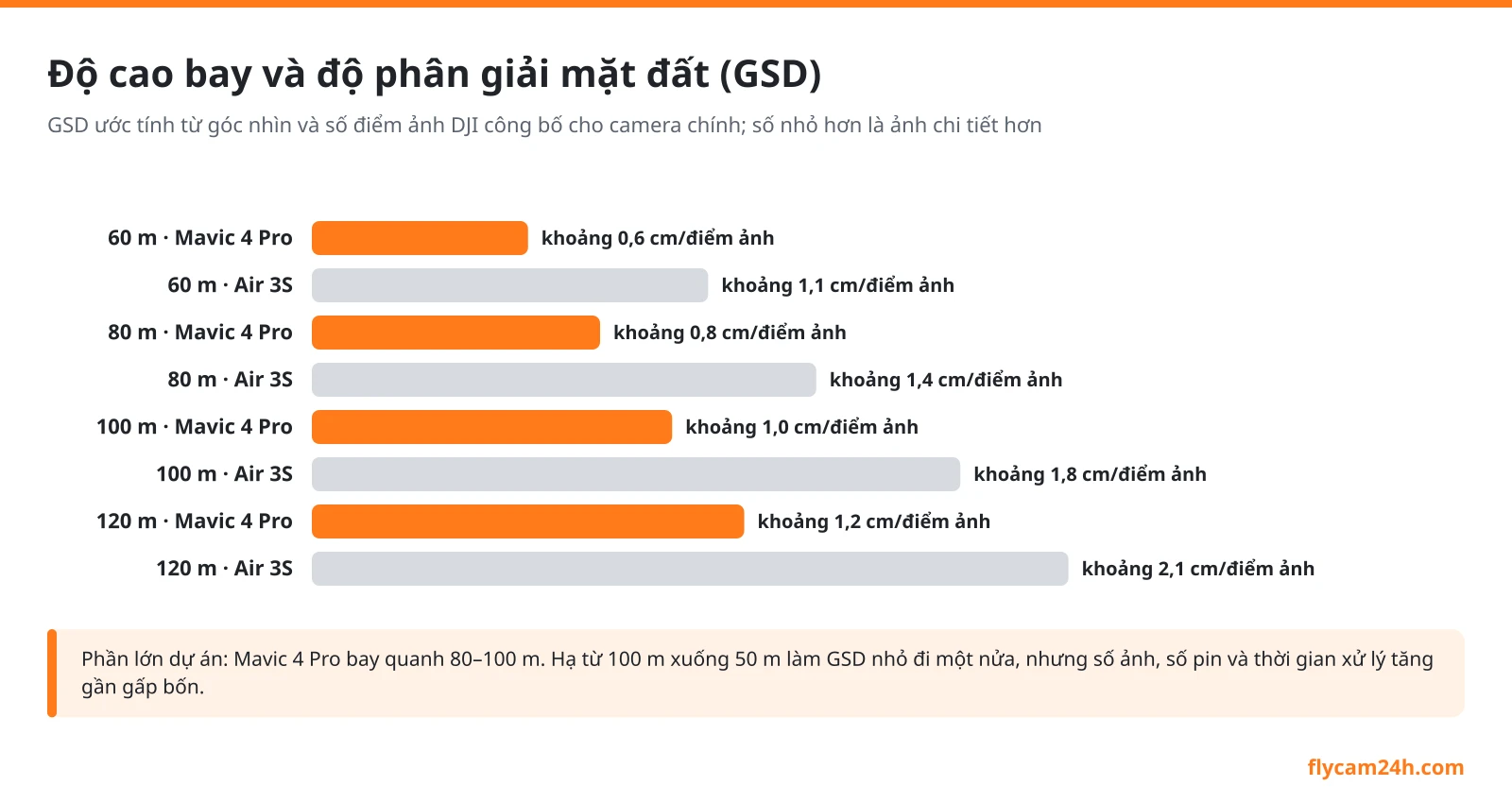

Biểu đồ độ phân giải mặt đất GSD ước tính theo độ cao bay 60, 80, 100, 120 m của DJI Mavic 4 Pro và Air 3S Độ phân giải mặt đất ước tính theo độ cao bay; GSD khoảng 1 cm đọc được vạch sơn, khoảng 2 cm vẫn rõ ô tô và lối đi.

Giờ chụp, thời tiết và những bề mặt gây lỗi

Ánh sáng đều quan trọng hơn ánh sáng đẹp. Ảnh ghép là hàng trăm ảnh chụp trong vài chục phút; nếu mây trôi qua giữa chừng, một nửa khu đất sáng, nửa kia tối, và đường ranh giới giữa hai vùng lộ rõ trên ảnh ghép.

Gần trưa bóng đổ ngắn nhất, ít che mặt đất. Hợp với công trường và khu đất nền.
Trời nhiều mây đều, không nắng gắt, cho ánh sáng phẳng và không có bóng. Ảnh hơi nhạt nhưng ghép rất sạch.
Nắng gắt xen mây trôi là kiểu thời tiết tệ nhất cho ảnh ghép.

Một số bề mặt luôn khó:

Mặt nước không có điểm đặc trưng cố định, sóng và phản chiếu thay đổi giữa hai ảnh. Hồ lớn trong khu đất thường bị thủng hoặc nhòe; chúng tôi báo trước và xử lý bằng tay khi cần.
Xe, người, cần cẩu di chuyển giữa hai ảnh tạo “bóng ma” bị cắt nửa. Với công trường, nên hẹn giờ bay lúc cẩu tháp nghỉ hoặc xin người vận hành giữ cần cố định vài chục phút.
Mái tôn mới, sàn bê tông vừa đổ một màu: tăng chồng phủ như ở bảng trên.

File bàn giao: JPG, GeoTIFF và bản in

Định dạng	Nội dung	Dùng khi
JPG độ phân giải cao	Ảnh ghép đã cắt theo ranh, cân màu	Xem nhanh, chèn báo cáo, gửi email.
GeoTIFF	Ảnh ghép có gắn tọa độ địa lý trong file	Mở trong phần mềm GIS, chồng với lớp bản đồ khác.
Bản in có chú thích	Ảnh ghép thêm ranh dự án, phân khu, tên đường, la bàn hướng bắc	Treo phòng họp ban chỉ huy, phòng bán hàng, hội chợ.
Bộ ảnh gốc	Toàn bộ ảnh đơn đã chụp	Khi đơn vị của bạn tự xử lý bằng phần mềm riêng.

Tọa độ trong GeoTIFF lấy từ hệ định vị vệ tinh của máy, theo hệ WGS-84 quốc tế. Bản vẽ kỹ thuật ở Việt Nam thường dùng hệ VN-2000. Muốn chồng khít ảnh lên bản vẽ VN-2000, cần chuyển hệ tọa độ và thường cần thêm điểm khống chế đo bằng máy chuyên dụng; nếu dự án cần mức này, hãy nói ngay từ đầu để chúng tôi tư vấn đúng phạm vi.

Ảnh ghép của nhà máy, khu công nghiệp cũng hay được dùng chung với phim giới thiệu; xem quay phim doanh nghiệp bằng flycam và quay flycam khu công nghiệp.

Ranh giới giữa ảnh ghép và đo đạc có RTK

Đây là chỗ nhiều khách hiểu nhầm, và cũng là chỗ chúng tôi muốn nói rõ nhất.

	Ảnh ghép mặt bằng của Flycam24h	Đo đạc bằng UAV có RTK, điểm khống chế
Định vị	Định vị vệ tinh thông thường của máy	Trạm RTK hoặc xử lý PPK, kèm điểm khống chế mặt đất đo bằng máy chuyên dụng.
Tỷ lệ tương đối	Đều trên toàn ảnh, đo khoảng cách gần đúng được	Đều và được kiểm định bằng điểm kiểm tra.
Vị trí tuyệt đối	Có thể lệch so với tọa độ thật	Sai số nhỏ, đạt yêu cầu kỹ thuật đo đạc.
Sản phẩm điển hình	Ảnh hiện trạng, ảnh trình bày, nền cho tài liệu bán hàng	Bản đồ địa hình, mô hình số độ cao, tính khối lượng đào đắp.
Điều kiện pháp lý	Phép bay	Phép bay và đơn vị có giấy phép hoạt động đo đạc và bản đồ.

Luật Đo đạc và bản đồ 2018 yêu cầu tổ chức kinh doanh dịch vụ đo đạc và bản đồ thuộc danh mục phải có giấy phép hoạt động đo đạc và bản đồ. Vì vậy, khi hồ sơ cần số liệu đo đạc có giá trị pháp lý như nghiệm thu khối lượng, cắm mốc ranh giới hay bản đồ địa hình, bạn cần một đơn vị trắc địa có giấy phép.

Ảnh ghép của chúng tôi phục vụ đúng việc của nó: nhìn thấy hiện trạng toàn khu, theo dõi thay đổi, trình bày dự án. Với ban chỉ huy công trường, như vậy đã đủ cho phần lớn quyết định hằng ngày.

Pháp lý khi bay tuyến lưới

Chụp ảnh ghép là hoạt động thương mại, cần phép bay theo Nghị định 288/2025/NĐ-CP, hồ sơ gửi tối thiểu 07 ngày trước ngày bay. Phép bay ghi khu vực bay theo tọa độ và độ cao so với địa hình; với tuyến lưới, chúng tôi khai vùng bay bao trọn ranh khu đất cộng dải bay vượt ranh. Ở Hà Nội, chuyến bay dưới 120 m do Bộ Tư lệnh Thủ đô Hà Nội cấp phép, trừ khu vực quanh sân bay.

Có một điểm cần hỏi kỹ cơ quan cấp phép. Nghị định phân giấy phép điều khiển thành hạng A và hạng B, trong đó hạng B áp dụng cả cho việc bay theo chương trình cài sẵn qua bộ điều khiển trung tâm. Bay lưới tự động có thể bị xếp vào trường hợp này. Chúng tôi xác nhận yêu cầu về hạng giấy phép cho từng dự án; chi tiết các bước ở bài thủ tục xin phép bay flycam.

Quy trình chụp ảnh ghép mặt bằng

Nhận ranh khu đất: file KMZ, tọa độ các góc hoặc bản vẽ tổng mặt bằng; cùng mục đích sử dụng ảnh.
Chọn độ cao và độ chồng phủ theo GSD cần có, ước lượng số ảnh và số lượt pin.
Kiểm tra vùng bay, nộp hồ sơ xin phép bay.
Khảo sát vật cản cao nhất: cẩu tháp, cột điện cao thế, ống khói; chốt độ cao bay và độ cao tự quay về.
Bay tuyến lưới vào khung giờ đã chọn, kiểm tra độ phủ và độ nét ngay tại hiện trường.
Xử lý ảnh, cắt theo ranh, cân màu; xuất JPG, GeoTIFF và bản in theo yêu cầu.
Với gói định kỳ, lưu tuyến bay để đợt sau bay lặp đúng tuyến cũ.

Bước 7 làm nên giá trị của ảnh ghép theo thời gian. Hai ảnh ghép cùng tuyến, cùng độ cao chồng lên nhau là thấy ngay khối nào mới đổ, bãi nào đã dọn.

Có ranh khu đất và cần ảnh hiện trạng trong tháng này? Gửi file ranh về 0383.17.18.19 để chúng tôi tính độ cao bay và số buổi.

Chi phí chụp ảnh ghép mặt bằng phụ thuộc vào đâu?

Diện tích khu đất và hình dạng ranh; ranh dài, hẹp tốn tuyến bay hơn ranh vuông cùng diện tích.
GSD yêu cầu, tức độ cao bay, quyết định số ảnh và số lượt pin.
Bề mặt khó như hồ nước, rừng cây, mái tôn đồng màu cần chồng phủ cao hơn.
Sản phẩm bàn giao: chỉ JPG, thêm GeoTIFF, hay bản in có chú thích.
Một đợt hay gói định kỳ theo tuần, tháng.
Vị trí dự án và độ phức tạp của thủ tục cấp phép.

Vì sao chọn Flycam24h chụp ảnh ghép mặt bằng?

Chúng tôi bay ở Hà Nội từ 2016, quen môi trường công trường và nhà máy, đã phục vụ các đơn vị như Tập đoàn Vingroup, Công ty Sông Đà 5, Công ty Giza. Một đội bay có thể làm cả ảnh ghép, ảnh góc chéo, video và bay flycam trong nhà xưởng trong cùng đợt, nên tư liệu đồng bộ. Ảnh ghép cho khu đất nền, dự án bán hàng thường đi cùng gói quay flycam bất động sản.

Gửi ranh khu đất, mục đích dùng ảnh và thời điểm cần có; chúng tôi đề xuất độ cao, định dạng bàn giao và báo giá. Hotline dịch vụ quay: 0383.17.18.19 (Zalo cùng số), 08:30–21:30 mỗi ngày.
