Quay flycam trạm biến áp, đường dây: vùng bay và kịch bản

Quay flycam trạm biến áp làm tốt khi chia sẵn ba vùng: vùng ngoài hàng rào được bay tự do, vùng sát hàng rào bay có người điện lực đi kèm, và vùng thiết bị đang mang điện không bay lên trên. Cảnh đáng quay nằm ở ngoài và cạnh trạm: toàn khu, tiến độ xây dựng, tuyến dây đi xa. Phần đo kiểm thiết bị là việc khác, cần máy khác.

Quay flycam trạm biến áp để làm gì?

Ba mục đích hay gặp: báo cáo tiến độ cho chủ đầu tư, video giới thiệu dự án hạ tầng điện và tư liệu nghiệm thu. Mỗi mục đích chọn lịch bay và số điểm chụp riêng, nên nói rõ mục đích khi đặt.

Báo cáo tiến độ cần ảnh cùng góc nhiều kỳ. Video giới thiệu cần vài cảnh toàn khu lúc ánh sáng đẹp, nhìn thấy trạm giữa cánh đồng, khu công nghiệp hay tuyến đường. Tư liệu nghiệm thu cần ảnh rộng, rõ ranh giới và đường vào. Công trình điện khác, ví dụ nhà máy thủy điện, làm theo cách tương tự, xem bài quay flycam thủy điện.

Chia vùng bay quanh trạm thế nào?

Chia ba vùng theo khoảng cách tới thiết bị mang điện. Vùng càng gần thiết bị, quyền bay càng chặt và người đi cùng càng nhiều.

Vùng	Cách làm	Cảnh quay được	Ai chịu trách nhiệm
Ngoài hàng rào, xa thiết bị	Bay tự do trong vùng đã xin phép	Toàn khu, tuyến đường vào, tuyến dây từ xa	Đội bay.
Sát hàng rào	Bay có người điện lực đi cùng	Mặt trạm nhìn chéo từ ngoài vào	Đội bay và người của trạm.
Trên thiết bị mang điện	Không bay	Không quay cảnh này	Không áp dụng.
Bãi xây dựng trong trạm mới	Bay theo lịch của công trường	Tiến độ móng, khung, lắp thiết bị	Chủ đầu tư và đội bay.

Điểm người ngoài nghề hay bỏ qua: cảnh đẹp nhất của trạm thường là góc nhìn từ trên xuống, nhưng góc đó nằm đúng phía trên thanh cái. Thay bằng góc chéo từ ngoài hàng rào, máy cao hơn cột cao nhất và hướng vào trong. Hình vẫn thấy cả sơ đồ bố trí, mà máy không bao giờ ở trên thiết bị.

Nhiễu la bàn và tín hiệu gần thiết bị điện áp cao

Thiết bị điện áp cao và khung thép lớn làm la bàn lệch, tín hiệu điều khiển nhiễu. Máy bay quanh trạm cần cất cánh ở điểm xa kết cấu, hiệu chuẩn la bàn tại đó và treo máy quan sát trước khi tiến gần.

Làm theo thứ tự sau:

1. Cất cánh ở bãi đất trống phía ngoài, cách hàng rào và trụ thép một khoảng đủ xa.
2. Hiệu chuẩn la bàn tại bãi đó, không hiệu chuẩn cạnh khung thép hay xe cẩu.
3. Bay lên độ cao thấp, quan sát máy có trôi hướng hay giật tín hiệu không.
4. Tiến dần tới góc quay, vừa bay vừa nhìn các chỉ số tín hiệu trên màn hình.
5. Máy báo nhiễu thì lùi ra xa rồi hạ xuống, đổi góc quay thay vì cố bay tiếp.

Với tuyến dây điện, nguyên tắc ngược lại: bay song song và ở xa dây, dùng zoom thay cho việc tiến gần. Lý do và khoảng cách chi tiết có ở bài kiểm tra đường dây điện bằng drone.

Kịch bản quay theo giai đoạn xây dựng trạm

Trạm mới đi qua bốn giai đoạn, mỗi giai đoạn có cảnh riêng. Chụp đủ bốn mốc, cùng điểm cất cánh, thì cuối dự án ghép lại thành đoạn clip thấy trạm hiện ra từ mặt bằng trống.

Giai đoạn	Cảnh nên quay	Lưu ý bay
Đào móng, san nền	Toàn mặt bằng, đường vào, thiết bị thi công	Bụi nhiều, che ống kính khi hạ cánh.
Dựng khung và cột	Khung thép lên dần, cần cẩu	Cần cẩu đổi hướng theo ca, đo chiều cao trước khi bay.
Lắp thiết bị	Máy biến áp, thiết bị ngoài trời vào chỗ	Gần thiết bị mới, giữ khoảng cách với người thi công.
Hoàn thiện trước đóng điện	Toàn trạm sạch, đường nội bộ, hàng rào	Bay trước giờ đóng điện, không bay sau khi trạm có điện.

Tiến độ theo tuần hoặc tháng nên giữ cố định điểm chụp. Cách tổ chức loại gói này xem bài quay flycam tiến độ nhà máy, tương tự với trạm biến áp.

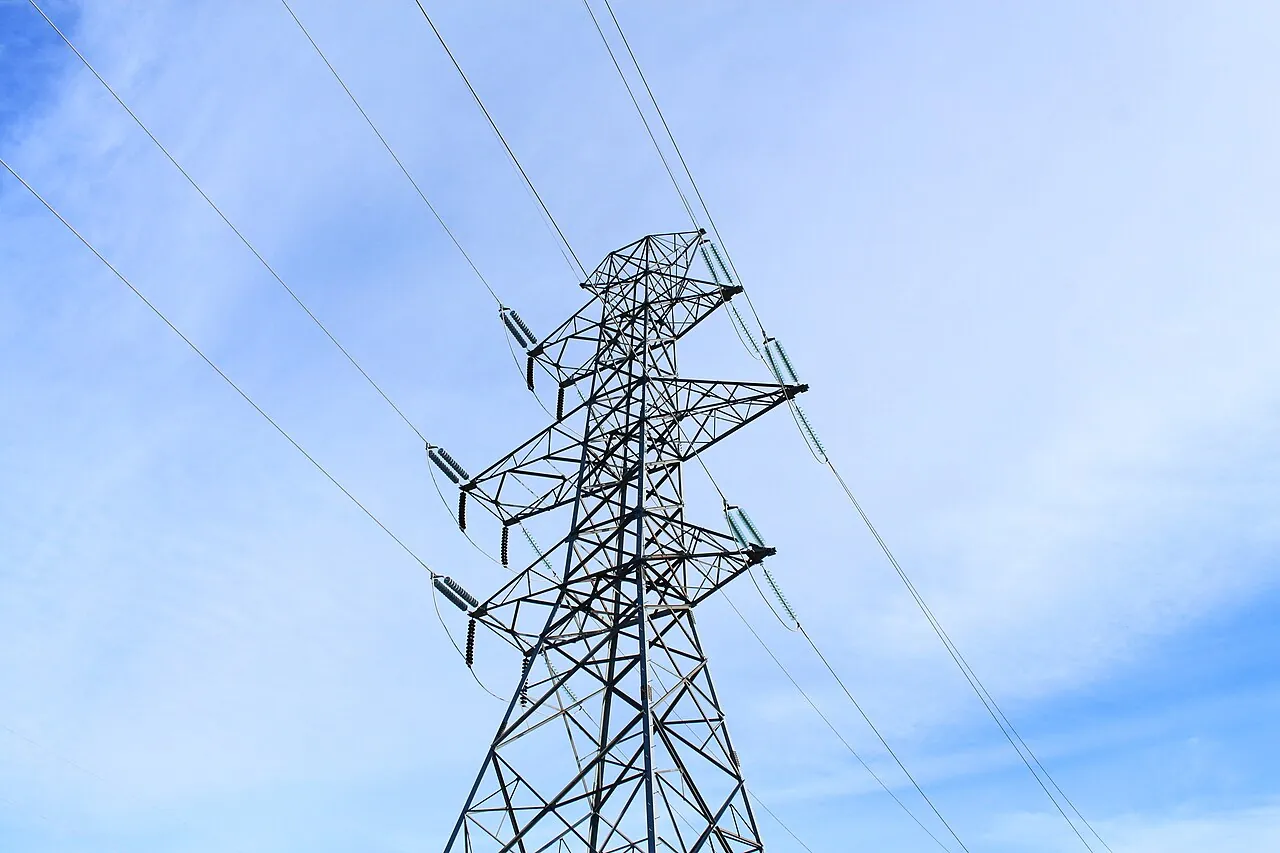

Quay đường dây đi xa: bay theo tuyến

Tuyến dây dài vài km quay bằng cách chia thành nhiều đoạn, mỗi đoạn một điểm cất cánh. Một pin bay không hết tuyến, và tín hiệu điều khiển cũng chỉ với tới một khoảng nhất định, nên người bay cần chia đoạn trước và nối xe di chuyển giữa các điểm.

Trong quay flycam trạm biến áp và đường dây, cảnh đẹp cho video giới thiệu là tuyến cột nối nhau qua cánh đồng, vượt đồi, cắt sông. Bay chậm song song tuyến và ở một bên, máy cao ngang đỉnh cột hoặc cao hơn, không cắt ngang dưới dây. Cột và dây dễ lẫn vào nền trời sáng, nên quay lúc trời có mây mỏng hoặc ánh sáng xiên để thấy rõ đường nét.

Chọn khung giờ và hướng ánh sáng cho trạm

Khi quay flycam trạm biến áp, thép và sứ phản chiếu mạnh dưới nắng gắt giữa trưa. Quay sáng sớm hoặc chiều muộn, khi nắng xiên, để thấy rõ hình khối khung thép và bóng đổ của cột. Giữa trưa nắng đứng, ảnh phẳng, thép chói, mất chi tiết ở vùng sáng.

Nếu chỉ có một buổi bay, chọn khung đầu giờ sáng: trời ít gió, ít bụi, và công trường chưa vào ca nên ít người, ít xe cẩu chuyển động. Với tuyến dây dài, chọn ngày ít sương mù, vì sương làm mất cột ở xa và tín hiệu hình truyền kém.

Hướng bay cũng quan trọng. Bay để mặt trời ở bên hông hoặc phía sau máy, tránh ngược sáng làm tối mặt trạm và chói trên sứ cách điện. Kính lọc ND giúp giữ tốc độ màn trập hợp lý khi quay phim ngoài nắng, giữ chuyển động mượt.

Lỗi hay gặp khi quay flycam trạm biến áp

Lỗi đầu tiên là đến hiện trường mới hỏi về thủ tục. Đội bay phải có văn bản của đơn vị quản lý trước ngày quay, nếu không buổi bay bị hủy và chi phí đi lại vẫn phát sinh.

Thứ hai, nhiều đội bỏ qua nhiễu la bàn. Nhiều người cất cánh ngay cạnh khung thép, máy báo lệch hướng, rồi bay một lúc thì trôi. Chỉ cần dời điểm cất cánh ra xa là hết.

Cuối cùng, có đội lấy cảnh quá gần thiết bị để “ảnh có chi tiết”. Chi tiết gần thuộc về việc đo kiểm bằng camera zoom, không phải việc quay phim. Muốn thấy thiết bị rõ mà vẫn xa, đọc bài flycam tầm nhiệt để biết khi nào cần máy có zoom và camera nhiệt.

Hồ sơ và người phối hợp cần có

Trước khi bay phải có văn bản đồng ý của đơn vị quản lý trạm hoặc chủ đầu tư, hồ sơ xin phép bay hợp lệ và đầu mối liên lạc của trạm có mặt lúc bay. Thiếu một trong ba thì không cất cánh.

Quay có thu phí là hoạt động thương mại nên cần xin phép bay theo quy định hiện hành. Flycam24h hỗ trợ làm hồ sơ; phần này tính riêng. Thủ tục cho công trình có ở bài xin phép bay flycam công trình. Ngành điện còn có yêu cầu an toàn riêng của từng đơn vị, nên cần hỏi đầu mối trước ngày bay, không đợi tới hiện trường.

Quay flycam trạm biến áp cùng Flycam24h

Flycam24h hoạt động từ 2016, nhận quay công trình giao thông, thủy điện, điện mặt trời, điện gió, dựng phim và chỉnh màu, đi quay cả các tỉnh từ Hà Nội. Dịch vụ quay công trình và hạ tầng nằm ở trang dịch vụ quay phim flycam. Cùng cụm còn có bài quay flycam tuyến metro, đường sắt và quay flycam bệnh viện, công trình công cộng.

Muốn bàn lịch quay flycam trạm biến áp, gọi hoặc nhắn Zalo 0383.17.18.19 (08:30–21:30 mỗi ngày), kèm vị trí trạm, giai đoạn xây dựng và mục đích dùng clip.
